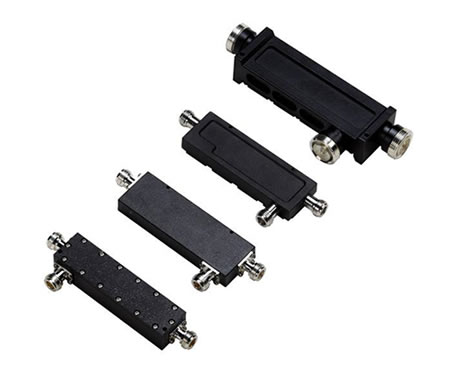

耦合器

耦合器 从射频通路中通过耦合分配出一部分信号的无源器件，是带有不同耦合衰减量值的分路器，用于分布系统延伸链路中接至覆盖天线输出节点的连接器件，该类器件的耦合度量值是由耦合出口接至天线辐射输出的额定覆盖功率电平所决定选择。         耦合器按结构分为微带耦合器和腔体耦合器，按耦合度范围分为不同的型式，分别如下：耦合度小于等于15dB的耦合器，耦合度大于15dB但小于等于30dB的耦合器以及耦合度大于30dB的耦合器。  技术指标：  接头类型  NF,7/16F  特性阻抗  50Ω  频段范围  0.4~3GHz  方向性  ≥20dB  隔离度  ≥80dB  耦合度规格  5dB       6dB      7dB      10dB    15dB       20dB    25dB    30dB    35dB    40dB  耦合度（dB）  5±0.5   6±0.5    7±0.5     10±1    15±1       20±1    25±1   30±1.5  35±1.5   40±1.5  插入损耗（dB）  ≤2.1      ≤1.7      ≤1.3       ≤0.5     ≤0.4      ≤0.25     ≤0.2     ≤0.2      ≤0.2      ≤0.2  隔离度（dB）  ≥25       ≥26       ≥27       ≥30       ≥35       ≥40       ≥45       ≥50       ≥55       ≥60  电压驻波比  ≤1.3  三阶交调  ≤-120dBc(+43dBm×2)  防水等级  IP68  2011/65/EC (RoHS)  符合
